在工程制图领域，CAD软件作为核心工具承担着重要使命。为了精准表达设计意图，设计师常需使用多样化的线型元素，其中自定义线型加载是提升绘图效率的关键技能。本文将系统讲解CAD线型扩充的具体实施方案。
自定义线型加载全流程解析：
1.启动CAD设计平台后，用户可通过两种途径进入线型管理系统：

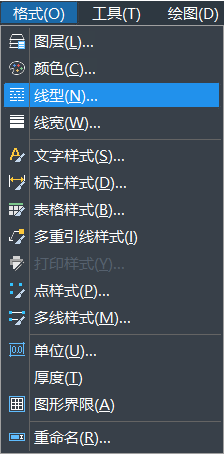

① 顶部导航栏选择【格式】-【线型】选项
② 在命令行窗口直接输入【LT】快捷指令

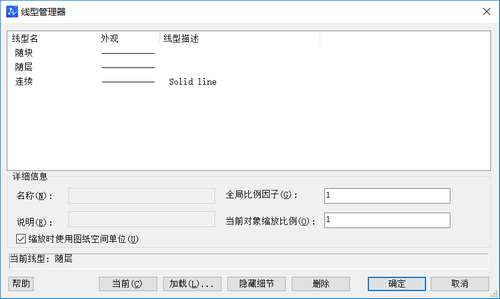

系统将弹出线型管理界面，此处汇集了所有预设线型资源

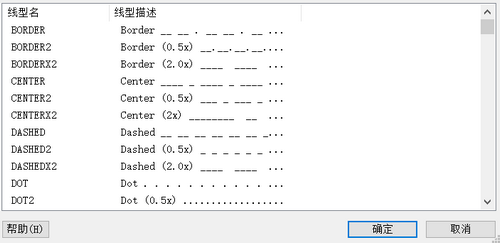

2.在打开的线型管理面板中，定位【加载】功能按钮，点击后将激活线型资源库窗口。该界面展示了软件内置的标准线型集合，设计师可根据项目需求进行筛选。

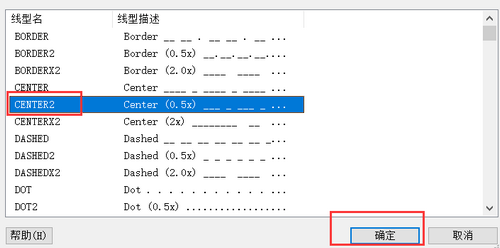

3.进入【加载或重载线型】对话框后，建议优先选用【CENTER2】这类常用辅助线型。若预设列表未显示所需样式，可通过以下步骤解决：
① 点击窗口左上角的文件选择按钮
② 在系统资源管理器中定位LIN格式的线型文件
③ 完成文件载入后返回选择界面

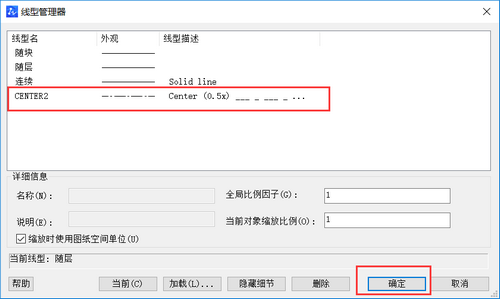

成功加载后，在线型管理主界面将实时显示新增线型。此时建议进行可视化验证：

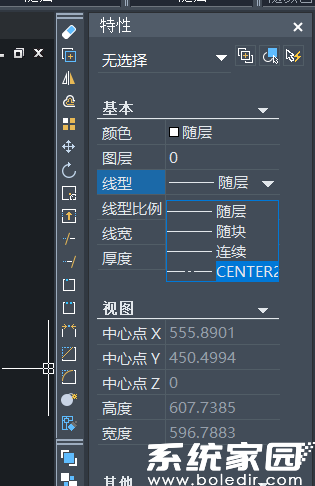

① 确认特性面板的线型下拉列表已更新
② 选择新建线型进行绘图测试
③ 根据需要调整线型比例参数
掌握线型扩充技术可显著提升图纸的专业性，建议定期整理自定义线型库，建立分类存储体系。对于特殊行业需求，还可通过编辑LIN文件创建专属线型，具体操作方法可关注后续专题教程。
